Čtyřčelisťové sklíčidlo HWR

Samostředící sklíčidla HWR

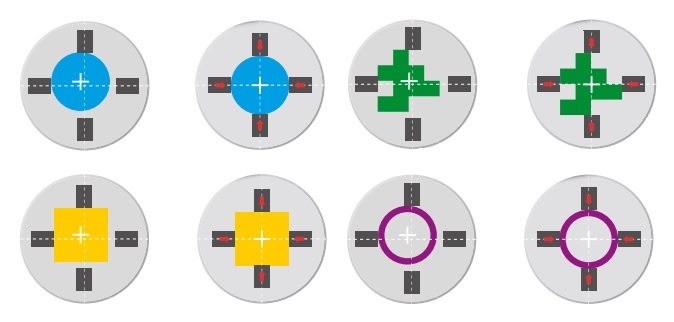

Pomocí sklíčidla InoFlex® je možné centricky s vyrovnáním upínat kulaté, pravoúhlé a geometricky neforemné dílce a je též vhodné pro obrobky citlivé na deformaci.

Samostředící sklíčidla HWR

Sklíčidla jsou použitelná na všech moderních obráběcích strojích, a to jak s manuálním, tak silovým (hydraulickým) upínáním.

Princip fungování

U běžného sklíčidla se pohybují všechny součásti, které jsou odpovědné za pohon, ve stejném směru kolem středu, ke středu nebo od středu. V pohonu sklíčidla InoFlex® se 4 čelistmi se pohon pohybuje po dvou rovnoběžně umístěných osách k sobě a od sebe. Vyrovnání je umožněno tím, že vždy diametrálně umístěné kluznice jsou navzájem spojeny pomocí páky, resp. pomocí posuvného kulisového převodu.

Průchozí hydraulické sklíčidlo InoFlex® VT

Technická data VT 016 VT 021 VT 026 VT 031 VT 040 VT 050 VT 063 VT 080
Průměr sklíčidla mm 168 212 264 315 400 500 630 800
Vrtání sklíčidla mm 46 52 72 91 111 138 165 165
Zdvih čelisti mm 3,3 4,3 5 5,5 6,2 6,2 6,2 6,2
Kompenzace čelisti (vyrovnávací) mm 2,3 3,3 4 4,5 4,5 4,5 4,5 4,5
Zdvih připojovacího závitu (tahové trubky) mm 15 19 22 24 27 27 27 27
Maximální hydraulický tlak kN 20 40 50 60 85 90 90 90
Maximální upínací síla sklíčidla kN 52 100 125 150 210 222 222 222
Maximální otáčky 1/min 5 000 3 900 3 750 2 800 2 100 1 300 1 100 900
Váha sklíčidla (bez čelistí) Kg 13 29,2 43 69 122 231 325 522
Průchozí hydraulické sklíčidlo InoFlex VT

Neprůchozí hydraulické sklíčidlo InoFlex® VK

Technická data VK 021 VK 026 VK 031 VK 040 VK 050 VK 063 VK 080
Průměr sklíčidla mm 212 255 315 400 500 630 800
Zdvih čelisti mm 4,3 4,6 4,8 5,4 8 9,2 9,2
Kompenzace čelisti (vyrovnávací) mm 3,3 3,6 3,6 3,6 6,3 7,5 7,5
Zdvih připojovacího závitu (tahové trubky) mm 19 23 24 27 35 40 40
Maximální hydraulický tlak kN 40 50 70 85 90 90 90
Maximální upínací síla sklíčidla kN 105 130 182 220 230 230 230
Maximální otáčky 1/min 4 000 3 200 2 800 2 100 1 300 1 100 900
Váha sklíčidla (bez čelistí) Kg 25 41,7 68,5 120 221 350 542

Manuální sklíčidlo InoFlex® VD

Technická data VD 016 VD 021 VD 026 VD 031 VD 040 VD 050 VD 063 VD 080 VD 100
Průměr sklíčidla mm 165 210 255 315 400 500 630 800 990
Zdvih čelisti mm 4,3 5,2 5,2 6,1 6,9 8,7 11,3 11,3 11,3
Kompenzace čelisti (vyrovnávací) mm 2,5 3,5 3,5 4 4,5 6,1 8 8 8
Maximální utahovací moment Nm 70 120 160 200 270 300 320 320 320
Maximální upínací síla sklíčidla kN 70 85 100 125 155 168 180 180 180
Maximální otáčky 1/min 3 500 3 000 2 700 2 200 1 500 1 100 950 800 650
Váha sklíčidla (bez čelistí) Kg 12 22 39 75 127 226 340 545 720

Manuální sklíčidlo odlehčené InoFlex® VL

Technická data VL 070 VL 100
Průměr sklíčidla mm 700 990
Zdvih čelisti mm 11,1 11,3
Kompenzace čelisti (vyrovnávací) mm 9,1 9,3
Maximální utahovací moment Nm 200 320
Maximální upínací síla sklíčidla kN 125 180
Maximální otáčky 1/min 800 700
Váha sklíčidla Kg 185 472
