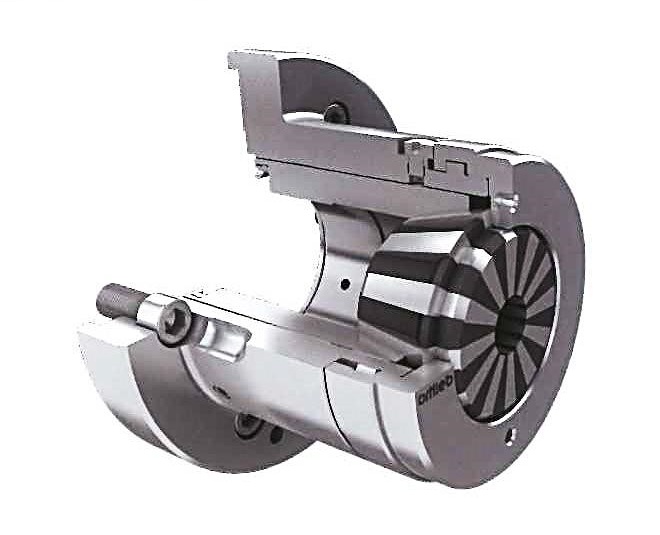

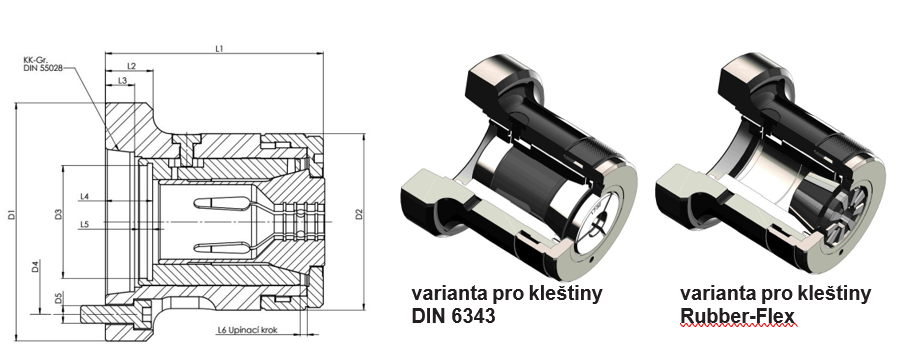

V portfoliu kleštinových upínačů pro kleštiny typu DIN6343 představujeme výrobky Korafix a Quadro. Mimořádně kvalitní produkty využívají pevné materiály s vysokou odolností vůči mechanickému zatížení. Upínače můžete vybírat v širokém rozsahu. V přehledné tabulce najdete všechny běžně užívané typy a pro konce vřeten A2-4 až A2-8. Ochotně vám doporučíme vhodnou variantu. Adaptér na tahovou trubku si můžete vyrobit sami nebo vám ho dle vámi dodaných parametrů vyrobíme a dodáme spolu s upínačem. Vybrané produkty odesíláme přesně podle požadavků v co nejkratším termínu.

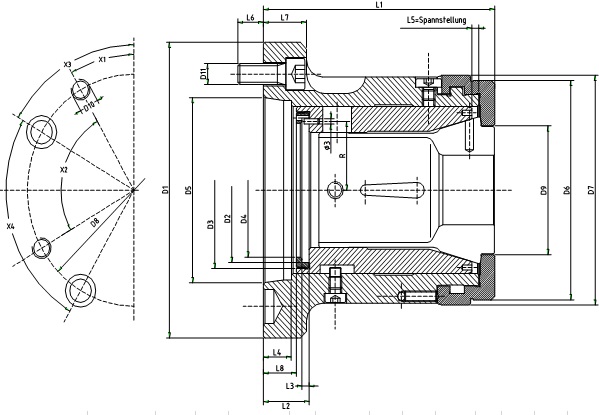

Typ | Označení | Velikost |
Kužel/centráž (Z) |
Rubber-Flex označení |
Označení kleštiny | D1 mm |
D2 mm |
D3 mm |
D4 mm |
D5 mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
L6 mm |
Max. otáčky (min-1) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QUADRO KSFB 26/4 | 036.000.2.157 | 26 | A2-4 | RFC 20 | 161 E | 112 | 85 | M50 x 1,5 | 82,6 | 3 x M10 | 103,4 | 30 | 13 | 22 | 8 | 2 | 6000 |
QUADRO KSFB 26/100 | 036.000.2.171 | 26 | Z100 | RFC 20 | 161 E | 112 | 85 | M50 x 1,5 | 82,6 | 3 x M10 | 97,5 | 24 | 6 | 16 | 8 | 2 | 6000 |
QUADRO KSFB 30/4 | 036.000.2.159 | 30 | A2-4 | RFC 24 | 163 E | 112 | 85 | M50 x 1,5 | 82,6 | 3 x M10 | 103,4 | 30 | 13 | 22 | 8 | 2 | 6000 |
QUADRO KSFB 30/100 | 036.000.2.173 | 30 | Z100 | RFC 24 | 163 E | 112 | 85 | M50 x 1,5 | 82,6 | 3 x M10 | 97,5 | 24 | 6 | 16 | 8 | 2 | 6000 |
KORAFIX 40/5 | 173E/A2-5 | 40 | A2-5 | RFC 36 | 173 E | 135 | 100 | M66 x 1,5 | 104,8 | 4 x M10 | 123,5 | 27 | 16 | 28 | 8 | 2,5 | 6000 |
KORAFIX 40/5 LONG | 173E/A2-5 LONG | 40 | A2-5 | RFC 36 | 173 E | 135 | 100 | M66 x 1,5 | 104,8 | 4 x M10 | 137,5 | 27 | 30 | 42 | 8 | 2,5 | 6000 |
KORAFIX 40/6 | 173E/A2-6 | 40 | A2-6 | RFC 36 | 173 E | 170 | 100 | M66 x 1,5 | 133,4 | 4 x M12 | 123,5 | 34,4 | 17,5 | 28 | 8 | 2,5 | 6000 |
KORAFIX 40/140Z | 173E/ZYL140 | 40 | Z140 | RFC 36 | 173 E | 155 | 100 | M66 x 1,5 | 104,8 | 3 x M10 | 107,5 | 17 | 6 | 12 | 8 | 2,5 | 6000 |
KORAFIX 60/6 | 185E/A2-6 | 60 | A2-6 | RFC 52 | 185 E | 170 | 130 | M90 x 1,5 | 133,4 | 4 x M12 | 145 | 27 | 17,5 | 30,5 | 8 | 2,5 | 5000 |
KORAFIX 60/6 LONG | 185E/A2-6 LONG | 60 | A2-6 | RFC 52 | 185 E | 170 | 130 | M90 x 1,5 | 133,4 | 4 x M12 | 155 | 27 | 27,5 | 40,5 | 8 | 2,5 | 5000 |
KORAFIX 60/170Z | 185E/ZYL170 | 60 | Z170 | RFC 52 | 185 E | 185 | 130 | M90 x 1,5 | 133,4 | 4 x M12 | 133 | 24 | 6 | 18,5 | 8 | 2,5 | 5000 |
QUADRO KSFB 60/8 | 036.000.2.167 | 60 | A2-8 | RFC 52 | 185 E | 220 | 130 | M90 x 1,5 | 171,4 | 4 x M16 | 145,9 | 37,5 | 20 | 31,5 | 8 | 2,5 | 5000 |
