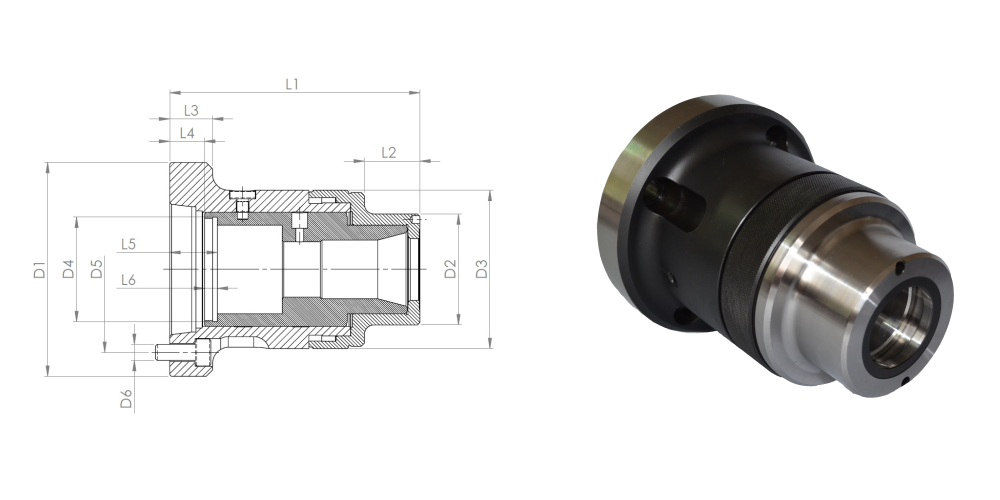

KORAFIX prodloužené s nosem

Rozsah nabídky se snažíme přizpůsobit všem typům výroby i strojního zařízení. Představujeme kleštinové upínače pro kleštiny typu DIN 6343 i ve variantě KORAFIX prodloužené s nosem. Výhodou této řady je obrábění malých průměrů naháněnými nástroji na strojích s větším vřetenem. Specifické zařízení využívá kvalitní materiály s vysokou odolností vůči mechanickému zatížení. Je vhodným příslušenstvím i do náročné nebo nepřetržité výroby. Upínače Korafix můžete vybírat ve variantě pro konec vřeten A2-5 a A2-6.

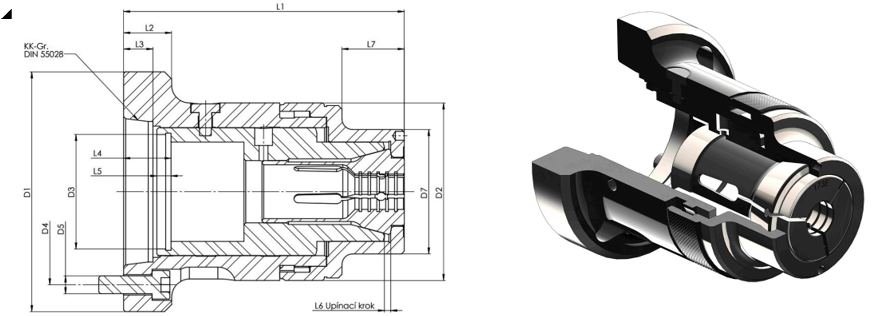

Kleštinové upínače pro kleštiny DIN6343



Kleštiny

Typ Velikost Kužel Kleštiny RFC D1
mm
D2
mm
D3
mm
D4
mm
D5
mm
D6
mm
L1
mm
L2
mm
L3
mm
L4
mm
L5
mm
L6
mm
Vyváženost
max.
(min-1)
KORAFIX 30/5
LONG TAP
30 A2-5 163 E
RFC 24
135 70 100 M66 x 1,5 104,8 4 x M10 158 35 27 16 28 8 6000
KORAFIX 30/6
LONG TAP
30 A2-6 163 E
RFC 24
170 70 100 M66 x 1,5 104,8 4 x M10 158 35 34,4 18 28 8 6000
KORAFIX 40/6
LONG TAP
40 A2-5 173 E
RFC 36
170 88 130 M90 x 1,5 133,4 4 x M12 180,5 35,5 27 18 30,5 8 5000
