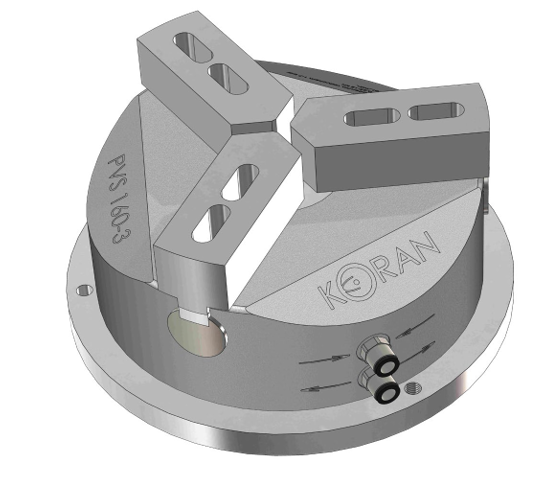

Pneumatická sklíčidla můžete vybírat v uzpůsobení jako tříčelisťové nebo dvoučelisťové zařízení. Pro upnutí a odepnutí obrobku je potřeba pouze stlačený vzduch. Jsou určena pro klasické soustruhy, CNC soustruhy, hrotové brusky a netočivé stroje (vrtačky, frézky, vyvrtávací stroje, CNC vrtací a frézovací centra nebo speciální jednoúčelové stroje). Způsob upnutí závisí na způsobu použití, lze upínat do sklíčidla, na magnety nebo pomocí vhodné příruby. Pneumatická sklíčidla využívají vysoce pevný a odolný materiál, který zaručuje dlouhou životnost a plnou fixaci po celou dobu výrobního cyklu bez nutnosti dodatečných úprav.
| Technické parametry: | |
|---|---|
| Velikost sklíčidla Upínací deska pro soustruhy Upínací deska pro centra |
Ø 160 mm / Ø 110 mm Ø 180 mm / Ø 130 mm Ø 205 mm / Ø 155 mm |
| Provedení | 3 čelisťové 2 čelisťové |
| Ovládací médium | stlačený vzduch 1-7 bar pro upnutí a odepnutí |
| Upínací síla | 65 - 540 kg záleží na velikosti stlačeného vzduchu, stálost upínací síly zajišťuje po upnutí pákový mechanismus ve sklíčidle |
| Upínací krok | 2,1 mm (jako kleštinové upínače) |
| Pro točivé stroje | max. 2 000 ot./min. |
| Přesnost upnutí | 0,002 - 0,003 mm |
| Váha sklíčidla | 9,25 / 9,55 kg |
| Upínací čelisti | měkké z AL slitin 30 x 30 x 65 mm kruhové segmenty Ø 160 mm (3 x 120°) |
| Regulace vzduchu | regulační ventil od 1 - 10 bar s přimazáváním |
