Kleštiny tlačné DIN 6343

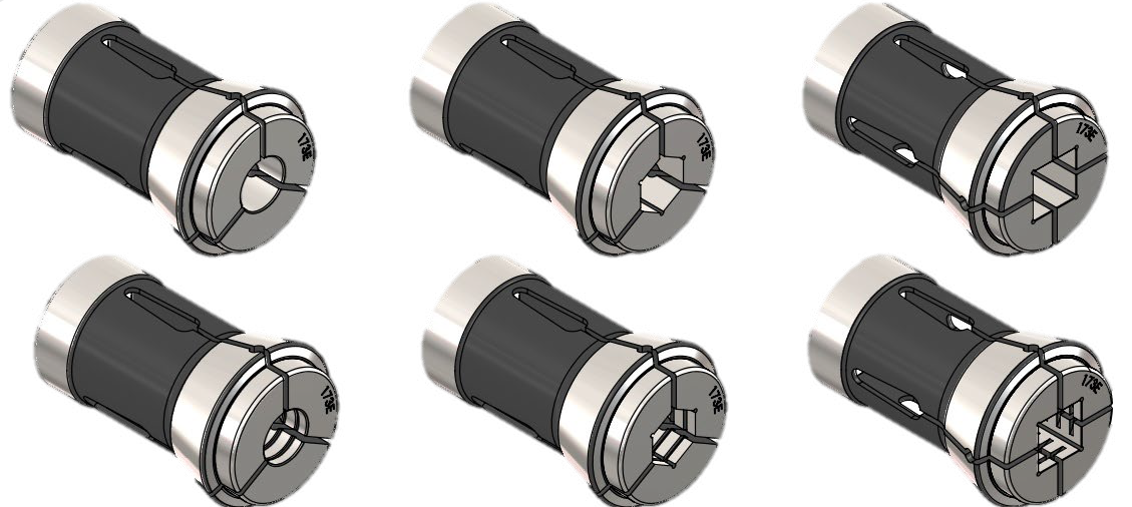

Klasické ocelové kleštiny dle DIN6343 určené pro upínání materiálu v automatech nebo revolverových strojích. Zaručují rychlou a snadnou výměnu obrobku. V širokém spektru produktů nabízíme kvalitní kleštiny včetně kleštinových upínačů pro běžně užívaná strojní zařízení.


Tyto kleštiny lze nabídnou i v gumokovovém „RFC“ provedení. Tyto kleštiny nabízí tužší upnutí a dosahují vyšší upínací síly. Při výběru vám doporučíme optimální variantu s ohledem na konkrétní požadavky.

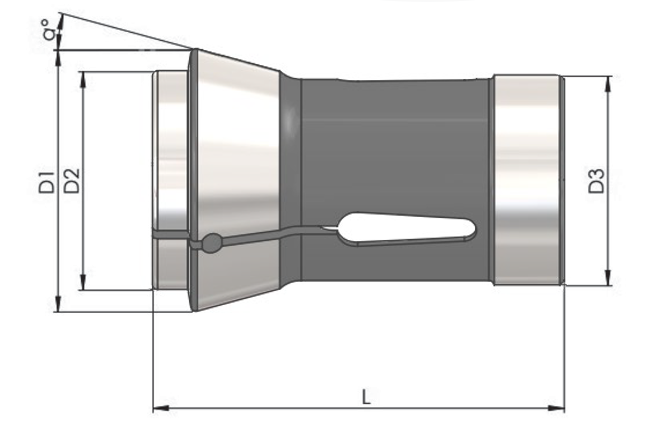

Kleštiny tlačné DIN6343


Typ ∅ D3
(mm)		 ∅ D2
(mm)		 ∅ D1
(mm)		 L
(mm)		 α° Kruhové Šestihranné Čtyřhranné
140E F22 22 21 30 55 15° 2-16 4-13 4-11
145E F25 25 27 35 77 16° 2-20 4-17 4-14
148E F28 28 28 38 70 15° 2-23 4-19 4-16
161E F32 32 34 45 75 15° 2-27 4-22 4-19
163E F35 35 38 48 80 15° 2-30 4-26 4-21
1536E F76 37 40 47 92 16° 3-32 4-27 4-22
164E F38 38,1 38 49 107,5 15° 3-33 4-28 4-23
171E F42 42 42 55 94 15° 3-37 4-32 4-26
173E F48 48 50 60 94 15° 3-42 4-36 4-29
177E F58 58 60 70 94 15° 3-52 4-45 4-36
185E F66 66 73 84 110 15° 3-60 4-52 4-42
193E F90 90 92 107 130 15° 20-80 20-69 20-56

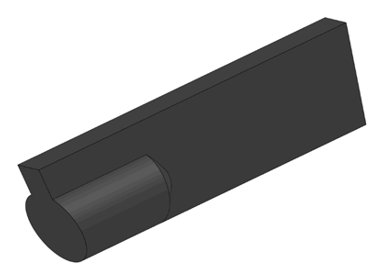

Těsnící gumička do kleštiny DIN6343

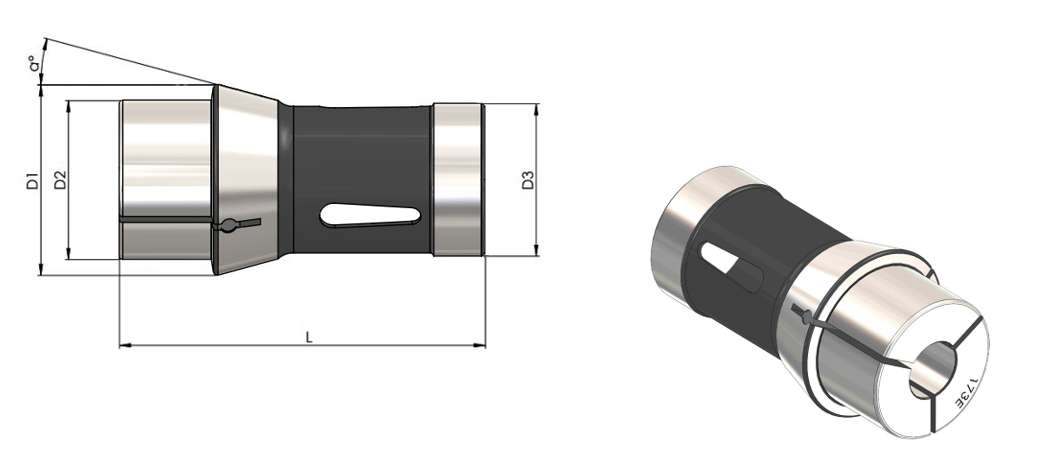

Kleštiny tlačné DIN6343 s prodlouženým nosem

Typ ∅ D3
(mm)		 ∅ D2
(mm)		 ∅ D1
(mm)		 L
(mm)		 α° Kruhové Šestihranné Čtyřhranné
161E long F32 32 34 45 89 15° 2-27 4-22 4-19
1536E long F37 37 40 47 107 16° 3-32 4-27 4-22
164E long F38,1 38,1 38 49 129 15° 3-33 4-28 4-23
173E long F48 48 50 60 115 15° 3-42 4-36 4-29

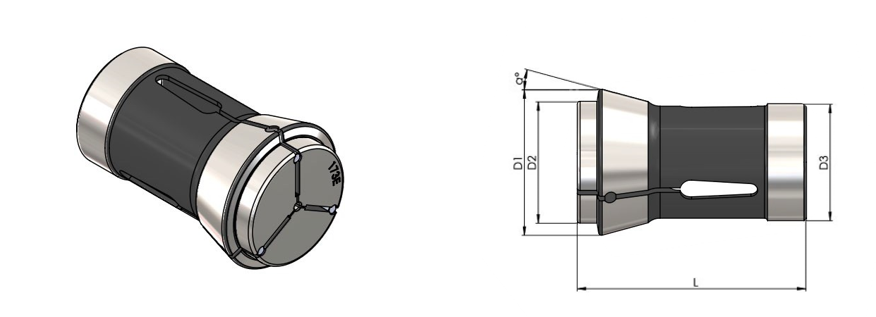

Kleštiny tlačné DIN6343 měkké (pohotovostní)

Typ L
(mm)		 ∅ D1
(mm)		 ∅ D2
(mm)		 ∅ D3
(mm)		 α°
173E měkká 94 60 50 48 15°
185E měkká 110 84 73 66 15°

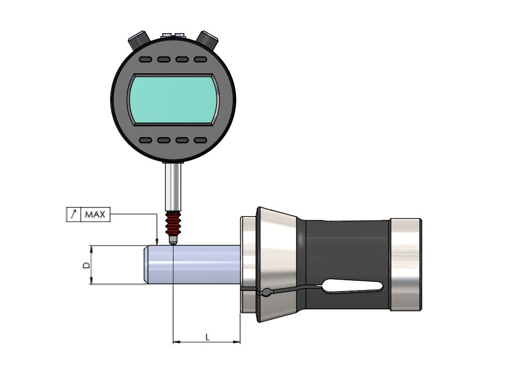

Tabulka házivosti kleštin DIN6343

D L EG/EQ/EL
nad 3,0-6 16 0,02
nad 6,0-10 25 0,02
nad 10-18 40 0,03
nad 18-24 50 0,03
nad 24-30 60 0,03
nad 30-50 80 0,04
nad 50 100 0,04
