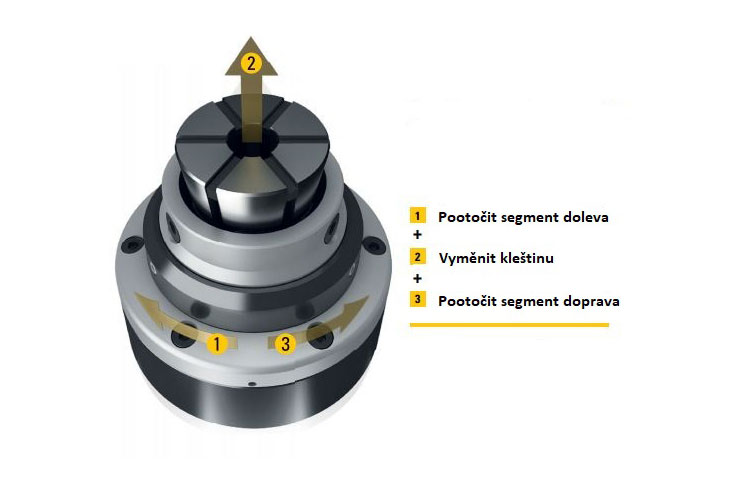

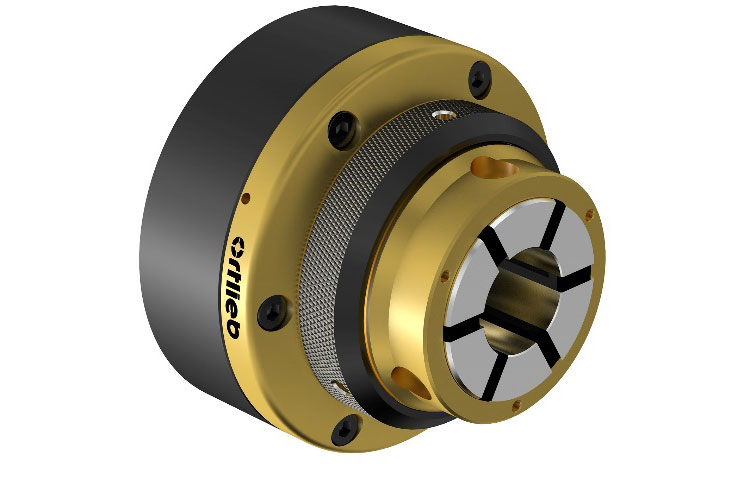

Vysoce přesný kleštinový upínač pro fixaci obrobku ve variantě UltraPE posune efektivitu práce a pomůže vám výrazně zvýšit přesnost upnutí a zvýšit preciznost zhotovených obrobků. Příslušenství dovoluje dosáhnout přesnosti upnutí obrobku v rozmezí od 0,004 do 0,02 mm. Nabízí široký rozsah upínacích průměrů a šest upínacích segmentů. Významná je také mimořádně snadná a rychlá výměna kleštiny, kterou je možné dosáhnout za méně než 5 vteřin bez potřeby dalšího příslušenství.

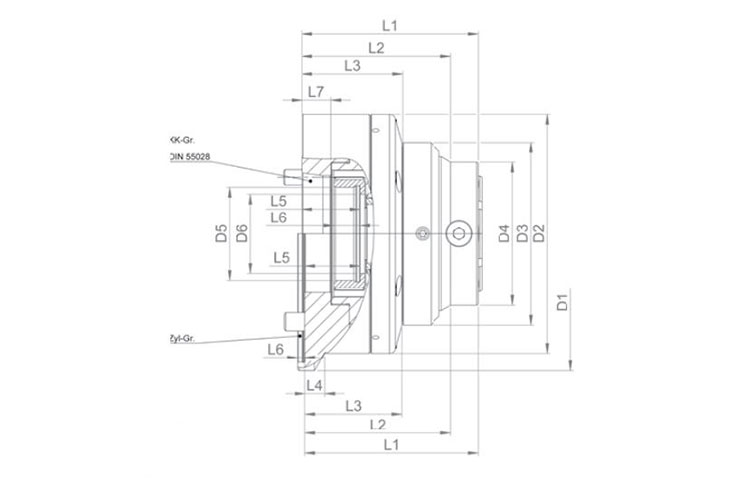

| TYP | Kleština | Vřeteno | D1 (mm) |
D2 (mm) |
D4 (mm) |
D5 (mm) |
D6 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PE52 / 5A | 52 | A2-5 | - - - | 157 | 94 | M66x1,5 | 56 | 116 | 97 | 65 | - - - | 38 | 17 | 19 |
| PE52 / 6A | 52 | A2-6 | - - - | 157 | 94 | M66x1,5 | 56 | 114 | 95 | 65 | - - - | 36 | 17 | 17,5 |
| PE52 / 140 | 52 | 140 | - - - | 157 | 94 | M66x1,5 | 56 | 116 | 97 | 65 | - - - | 38 | 17 | 5 |
| PE52 / 170 | 52 | 170 | 180 | 157 | 94 | M66x1,5 | 56 | 114 | 96 | 65 | 13 | 36 | 17 | 5 |

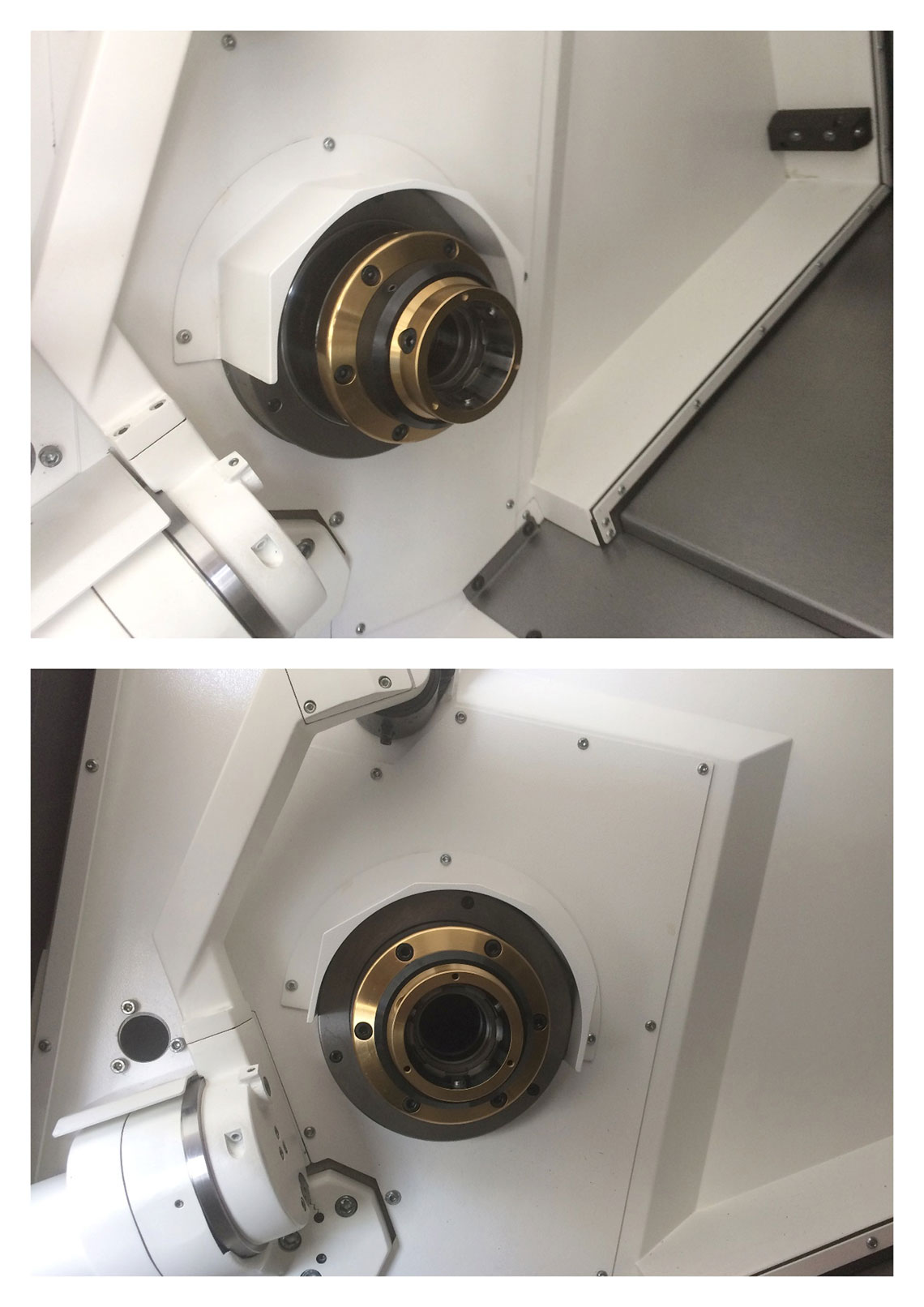

Vysoce přesný kleštinový upínač ORTLIEB UltraPE na CNC soustružnickém obráběcím centru MAZAK QUICK TURN SMART 200:
.jpg)
