VarioLine

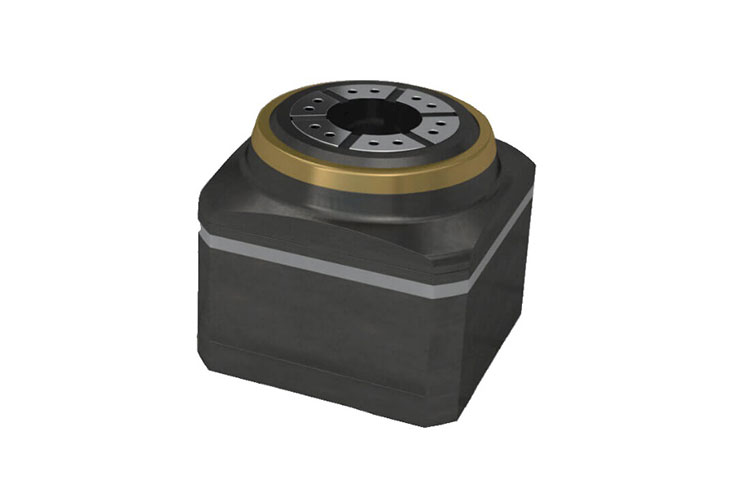

Stacionární upínací systém VarioLine®

Stacionární upínací systém Varioline představuje mimořádně variabilní příslušenství. Vybírá vysoce odolné materiály, které vyhoví vysokému mechanickému zatížení. VarioLine umožňuje rychlou a snadnou přeměnu z externího na vnitřní upnutí.  Mění se pouze tělo sklíčidla a upínací prvek, základní modul zůstává stejný.

Konstrukce posiluje životnost zařízení a dovoluje systém začlenit nejen pro účely stacionárního upnutí obrobků v obráběcích centrech. Varioline je vhodnou alternativou také pro automatizované externí zakládání pomocí robotů, další možností je automatizovaná manipulace s paletami.

Stacionární upínací systém VarioLine

Typ Upínací rozsah Upínací
zařízení
B A H Max. tažná síla (kN) Max. upínací síla (kN) Max. příkon (kW)
VLe-O 32/42 4-42 GT32-42 160 100 160-170 45 90 1.3
VLe-I 30 18-35 CG30 160 100 250 45 140 1.3
VLe-O 52/65 4-65 GT52-65 210 180 190 65 135 2
VLe-I 50/80 30-80 CG50-80 210 180 280-290 65 210 2
VLe-O 80/100 10-100 GT80-100 240 200 195-215 80 165 1.5
VLe-I 100/130 70-130 CG100-130 240 200 310-330 80 260 1.5
  • O = vnější upnutí
  • I = vnitřní upnutí
