Kompaktní upínací systém KORAX a SPANNAX® lze použít pro soustruhy, frézky a stroje s otočným stolem. Díky modularitě systému lze jednotlivé komponenty upínače sestavit podle potřeby. Vše, co potřebujeme znát, je maximální průměr obrobku a velikost vřetena vašeho stroje.

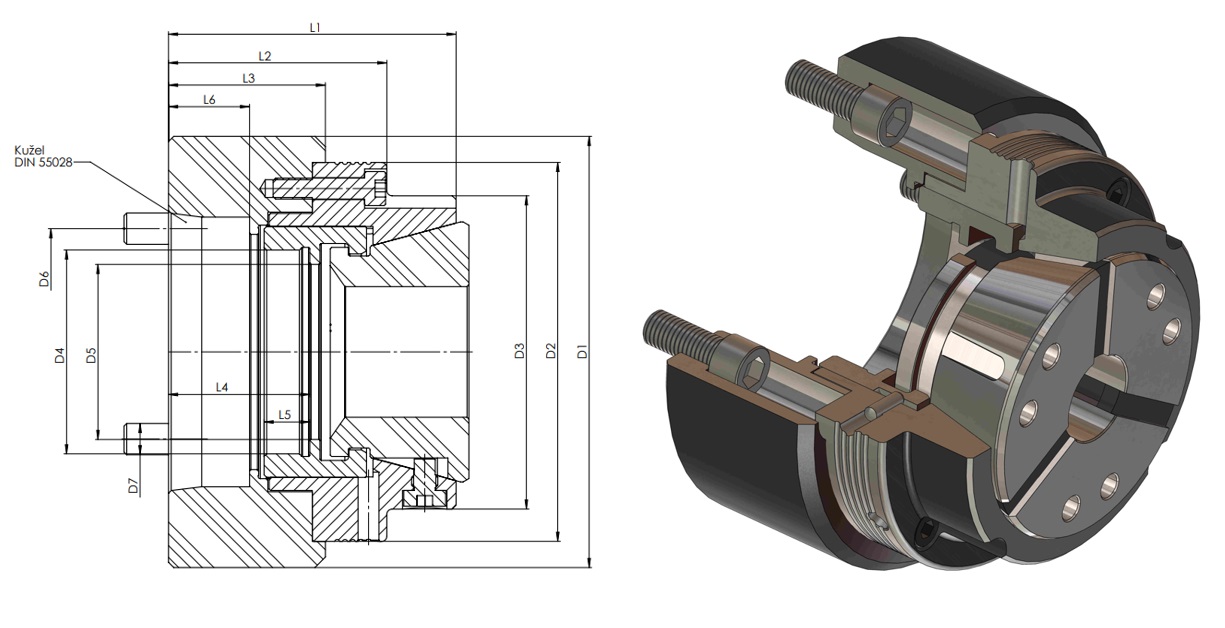

| Typ | Označení | Velikost |
Kužel/centráž (Z) |
D1 mm |
D2 mm |
D3 mm |
D4 mm |
D5 mm |
D6 mm |
D7 mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
L6 mm |
Max. otáčky (min-1) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KORAX 42/5* | GT42/A2-5 CZ | 42 | KK5 | 140 | 125 | 102 | M66 x 1,5 | 43 | 104,8 | M10 (4x90°) | 90 | 68,5 | 45 | 39 | 17,5 | 16 | 5000 |
| KORAX 42/6* | GT42/A2-6 CZ | 42 | KK6 | 165 | 125 | 102 | M66 x 1,5 | 43 | 133,4 | M12 (4x90°) | 90 | 68,5 | 45 | 39 | 17,5 | 16 | 5000 |
| KORAX 52/5* | GT42/A2-5 CZ | 52 | KK5 | 140 | 125 | 102 | M66 x 1,5 | 53 | 104,8 | M10 (4x90°) | 96 | 68,5 | 45 | 41 | 17,5 | 16 | 5000 |
| KORAX 52/6* | GT42/A2-6 CZ | 52 | KK6 | 165 | 125 | 102 | M66 x 1,5 | 53 | 133,4 | M12 (4x90°) | 96 | 68,5 | 45 | 41 | 17,5 | 16 | 5000 |
| KORAX 65/5* | GT65/A2-5 CZ | 65 | KK5 | 155 | 145 | 120 | M78 x 1,5 | 67 | 104,8 | M10 (4x90°) | 95 | 68,5 | 45 | 39 | 17,5 | 19 | 4500 |
| KORAX 65/6** | GT65/A2-6 CZ | 65 | KK6 | 165 | 145 | 120 | M78 x 1,5 | 67 | 133,4 | M12 (4x90°) | 95 | 68,5 | 45 | 39 | 17,5 | 16 | 4500 |
| KORAX 65/8** | GT65/A2-8 CZ | 65 | KK8 | 210 | 145 | 120 | M78 x 1,5 | 67 | 171,4 | M16 (4x90°) | 100 | 73,5 | 48 | 42 | 17,5 | 19 | 4500 |
* lze dodávat v provedení s dorazem
** lze dodávat v provedení s dorazem i ve volitelných délkách
