Rozpínací trny

Katalogový list ke stažení

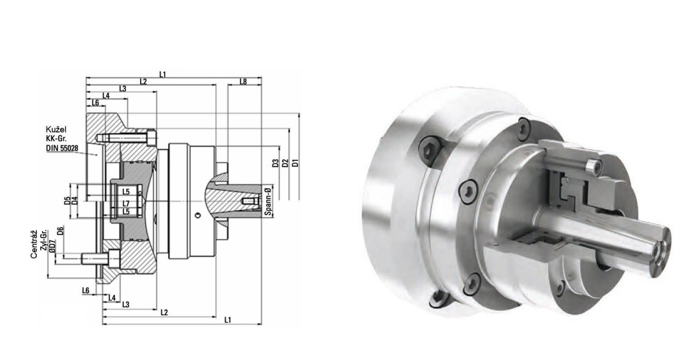

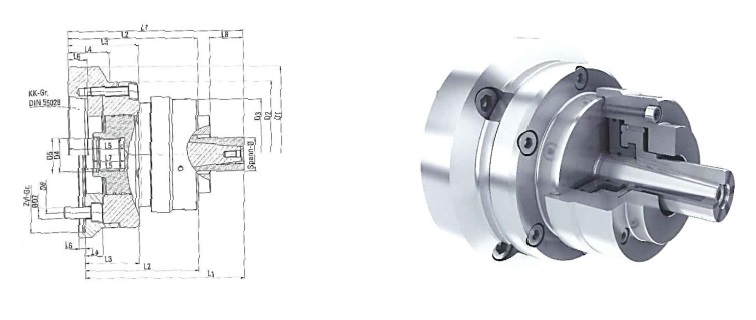

CenterGrip rozpínací trn

CenterGrip rozpínací trn

Typ Označení Upínací Ø KK-Gr. D1
mm
D2 mm D3
mm
D4
mm
D5
mm
D6
mm
D7
mm
L1
mm
L2
mm
L3
mm
L4
mm
L5
mm
L6
mm
L7
mm
L8
max.
mm
Vyváženost
max.
(min-1)
CG30/5 057.1102/00 18 - 35 A2-5 132 132 93 M30
x1,5
32 105 M10 (4x90°) 137 120 61 - 51 16,5 30 23 5000
CG30/6 057.1103/00 18 - 35 A2-6 160 132 93 M30
x1,5
32 133 M12 (4x90°) 137 120 61 36 51 17,5 30 23 5000
CG30/140 057.1104/00 18 - 35 140 150 132 93 M30
x1,5
32 105 M10 (4x90°) 122 105 46 15 36 6 30 23 5000
CG50/5 057.1202/00 30 - 55 A2-5 132 132 100 M30
x1,5
32 105 M10 (4x90°) 160 119 64 - 51 16,5 29 41,5 5000
CG50/6 057.1203/00 30 - 55 A2-6 160 132 100 M30
x1,5
32 133 M12 (4x90°) 160 119 64 36 51 17,5 29 41,5 5000
CG50/140 057.1204/00 30 - 55 140 150 132 100 M30
x1,5
32 105 M10 (4x90°) 145 104 49 15 36 6 29 41,5 5000
CG80/5 057.1302/00 45 - 80 A2-5 132 132 114 M30
x1,5
32 105 M10 (4x90°) 175 124 75 - 47 16,5 25 51,5 5000
CG80/6 057.1303/00 45 - 80 A2-6 160 132 114 M30
x1,5
32 133 M12 (4x90°) 175 124 75 36 47 17,5 25 51,5 5000
CG80/8 057.1305/00 45 - 80 A2-8 202 132 114 M30
x1,5
32 171 M16 (4x90°) 179 128 79 47 51 20 25 51,5 5000
CG80/140 057.1304/00 45 - 80 140 150 132 114 M30
x1,5
32 105 M10 (4x90°) 160 109 60 15 32 6 25 51,5 5000
CG80/170 057.1306/00 45 - 80 170 180 132 114 M30
x1,5
32 133 M12 (4x90°) 160 109 60 18 32 6 25 51,5 5000

QUADRO rozpínací trn

QUADRO rozpínací trn

Typ D1
(mm)
D2
(mm)
D3
(mm)
D4
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
L4
(mm)
G DIN 912
KSD 45 18 - 25 45 30 64 26 32 13 93 M6 M6 (4x90°)
25 - 35 45 30 64 30 36 26 83,5 M10 M6 (4x90°)
35 - 45 45 30 64 40 46 26 93 M10 M6 (4x90°)
KSD 100 45 - 55 75 60 95 40 45 27 108 M12 M6 (4x90°)
55 - 65 75 60 95 40 45 27 108 M12 M6 (4x90°)
65 - 80 75 60 95 40 46 27 108 M12 M6 (4x90°)
80 - 100 75 60 95 55 56 27 118 M12 M6 (4x90°)
100 - 125 75 95 95 63 65 27 128 M12 M6 (4x90°)

Díly:

Typ Velikost
(mm)
Pos. 1
kužel
Pos. 2
pouzdro
Pos. 3
šroub
Pos. 4
uzávěr
Pos. 5
obruba (velikost)
KSD 45 18 - 25 OZ 1631/1 OZ 1630/101 OZ 1947/101 OZ 1632/1 BSK 2237/7 KK4
25 - 35 OZ 1631/2 OZ 1630/201 OZ 1947/201 OZ 1632/2 BSK 2315/1 KK5
35 - 45 OZ 1631/3 OZ 1630/301 OZ 1947/301 OZ 1632/3 BSK 2241/1 KK6
KSD 100 45 - 55 OZ 1634/1 OZ 1633/101 OZ 1948/101 OZ 1635/1 BSK 2237/8 KK4
55 - 65 OZ 1634/2 OZ 1633/201 OZ 1948/201 OZ 1635/2 BSK 2315/2 KK5
65 - 80 OZ 1634/3 OZ 1633/301 OZ 1948/301 OZ 1635/3 BSK 2241/2 KK6
80 - 100 OZ 1634/4 OZ 1633/401 OZ 1948/401 OZ 1635/4 BSK 1781/5 KK8
100 - 125 OZ 1634/5 OZ 1633/501 OZ 1948/501 OZ 1635/5
