UniGrip HSK, SK

Katalogový list ke stažení

Tento nástrojový držák se skládá z tažného čepu a 8 samostatných upínacích segmentů. Plné využití segmentového nástrojového držáku UniGrip HSK oceníte především při vysokých otáčkách až 40 000 min-1.  Upínací síla se zvyšuje se zvyšující se rychlostí otáček. Na funkčních plochách využívá keramické materiály a tvrdé povlaky, které zvyšují odolnost proti mechanickému opotřebení. Jednorázové počáteční mazání uvádí kleštinový upínač až pro několik milionů opakovaných cyklů. Po celou dobu si upínač zachovává plnou sílu a spolehlivě fixuje nástroj. Upínače Unigrip HSK výrazně zvýší produktivitu práce a omezí nutné pravidelné kontroly nebo úpravy v průběhu výroby.

Kleštinové upínače pro nástroje s kuželovou stopkou
DIN 69893/69063 ISO 12164-0/12164-2

Kleštinové upínače HSK firmy Ortlieb jsou základem pro bezpečné a spolehlivé upínání HSK nástrojů. Poprvé je možné nabídnout bezúdržbové upínače nástrojů díky použití keramiky na funkčních plochách v kombinaci s tvrdým povlakem odolným proti opotřebení. Po jednorázovém počátečním namazání je kleštinový upínač schopen provést až 3 milióny upínacích cyklů bez jakékoli ztráty upínací síly.

Přípustná upínací síla je až o 200% vyšší (HSK A50) než minimální upínací síla doporučovaná normou DIN 9893/69063. To zajišťuje bezpečné upnutí nástrojů i při velkém zatížení a vysokých otáčkách.

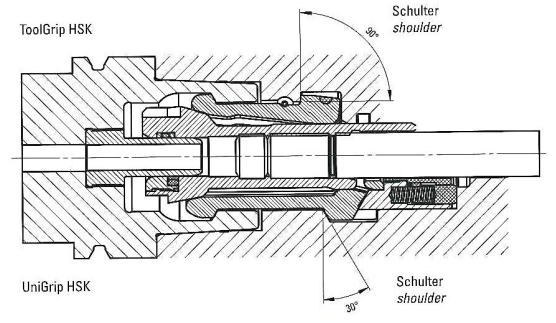

Sofistikovaně navržené montážní přípravky zajišťují u kleštinových upínačů nejrychlejší ustavování a výměnu. Kleštinové upínače firmy Ortlieb jsou k dispozici ve dvou výrobkových řadách: ToolGrip HSK a UniGrip HSK. Zejména ToolGrip HSK je přesvědčivý kompaktními rozměry, jednoduchou konstrukcí s minimálními nároky na údržbu a velkým kanálem pro chladicí kapalinu (HSK A63 max. Ø 14 mm).

  1. WGC 48-07: keramický kroužek + povlak Maxit-WCH mod, bezúdržbový
  2. WGB 48: povlak Maxit-WCH mod, bezúdržbový
  3. WG 48: standardní ocelové provedení, údržba dle mazacího plánu

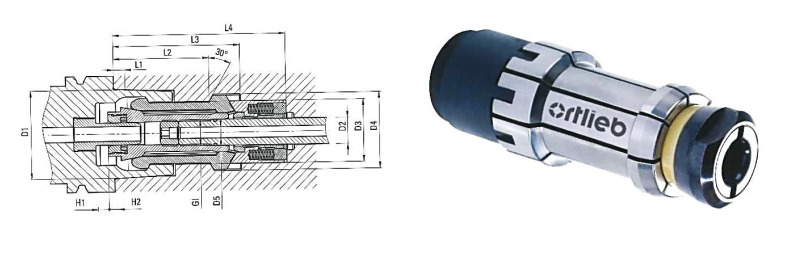

UniGrip HSK

Upínač UniGrip HSK se skládá z tažného čepu, 8 jednotlivých upínacích segmentů a pružiny, která udržuje upínací segmenty v dané poloze. Tento upínač umožňuje nejvyšší otáčky až 40000 min-1 při rostoucí upínací síle. Tento upínač je pochopitelně rovněž k dispozici v provedení s povlakem odolným proti opotřebení i v provedení s keramikou nebo s funkcí přidržení. K dispozici je také opravná sada.

UniGrip HSK

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 GI L1
mm		 L2
mm		 L3
mm		 L4
mm		 H1
mm		 H2
mm		 Fz max.
kN		 Fsp. Max.
kN		 Fh. Max
N		 Design
A63/B80 WG 48-03 48 14,6 34 41,6 6 M14x1,5 6,3 52 69 94 7 3 10 30 - Standard
WGB 48 48 14,6 34 41,6 6 M14x1,5 6,3 52 69 94 7 3 10 30 - Beschichtet
WGC 48-07 48 14,6 34 41,6 6 M14x1,5 6,3 52 69 94 7 3 10 30 - Keramik
WGB 48-21 48 14,6 34 41,6 6 M14x1,5 6,3 52 69 94 7 3 10 30 300 Haltend
A63/B80
Reparatur		 WG 48-26 48 14,6 34 41,6 6 M14x1,5 6,3 51,7 68,7 93,7 7 3 10 30 - Standard
WGB 48-26 48 14,6 34 41,6 6 M14x1,5 6,3 51,7 68,7 93,7 7 3 10 30 - Beschichtet
WGC 48-26 48 14,6 34 41,6 6 M14x1,5 6,3 51,7 68,7 93,7 7 3 10 30 - Keramik
WGB 48-25 48 14,6 34 41,6 6 M14x1,5 6,3 51,7 68,7 93,7 7 3 10 30 300 Haltend

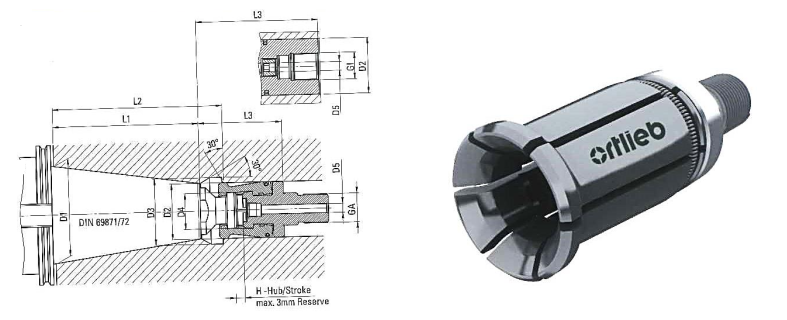

MultiGrip SK

Upínače MultiGrip SK jsou kleštinové upínače s kuželem ISO a tažným čepem dle DIN 69871/72. Je možné používat nástroje s jinými tažnými čepy při stejných připojovacích rozměrech ve stejných vnitřních profilech vřetena jednoduchou výměnou kleštinového upínače.

Možné jsou následující tažné čepy:

  • DIN 69871/72
  • ISO 7388/1+2 (A/B)
  • ANSI B5.50
  • MAS-BT JIS B6339-1992

Rádi upravíme kleštinové upínače dle vašich požadavků. Například:

  • Zesílená konstrukce pro vyšší upínací síly
  • Provedení s proměnným upínacím zdvihem
  • Provedení s přídavnými těsněními
  • Provedení s ofukem / přívodem chladicí kapaliny / přívodem minimálního množství maziva

MultiGrip SK

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 GA GI L1
mm		 L2
mm		 L3
mm		 F sp.
kN		 H
mm
SK30 BSK 2557-11


BSK 2557-16

 31,75 19 24 13 3 M10



 M10 47,8 56 47,6


72,2

 9 4,0
SK40 BSK 2537-06


BSK 2537

 44,45 27 35 19 6 M16x1,5



 M24x1,5 68,4 76,5 60,6


130,6

 20


15

 5,5


6,0
SK45 BSK 2543-04


BSK 2543-03

 57,15 34 41 23 6,8 M20x1,5



 M20x1,5 82,7 94,9 85


112,5

 25 6,0
SK50 BSK 2615-02


BSK 2494

 69,85 43


41

 50 28 6,5 M24x1,5



 M24x1,5 101,75 114,5


116,5

 75,75


128,25

 35 6,0


8,0

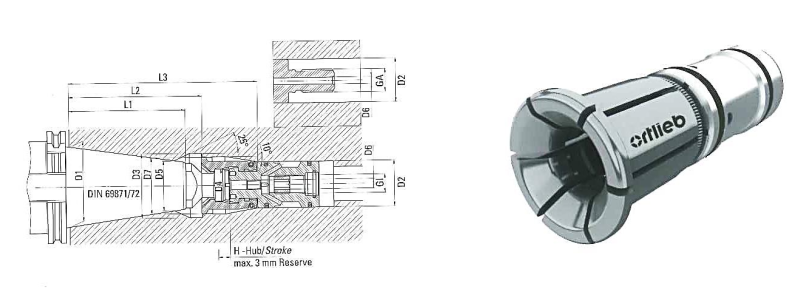

UniGrip SK

Upínače UniGrip SK jsou kleštinové upínače s kuželem ISO a tažným čepem dle DIN 69871/72. Šestidílné upínací segmenty optimálně vyvažují zátěž. Proto je možná vyšší povolená upínací síla. A to při rychlejších cyklech. Na vyžádání jsou všechny kleštinové upínače k dispozici v provedení s povlakem odolným proti opotřebení. Je možné používat nástroje s jinými tažnými čepy při stejných připojovacích rozměrech ve stejných vnitřních profilech vřetena jednoduchou výměnou kleštinového upínače.

Možné jsou následující tažné čepy:

  • DIN 69871/72
  • ISO 7388/1+2 (A/B)
  • ANSI B5.50
  • MAS-BT JIS B6339-1992

Rádi upravíme kleštinové upínače dle vašich požadavků. Například:

  • Zesílená konstrukce pro vyšší upínací síly
  • Provedení s proměnným upínacím zdvihem
  • Provedení s přídavnými těsněními
  • Provedení s ofukem / přívodem chladicí kapaliny / přívodem minimálního množství maziva

UniGrip SK

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 D6
mm		 D7
mm		 GA GI L1
mm		 L2
mm		 L3
mm		 F sp.
kN		 H
mm
SK30 BSK 2557-15 31,75 19 27 13 19,5 3 22,5 M10 - 47,8 59 76 9 6,0
SK40 BSK 2651-18


BSK 2651-01

 44,45 27 40 19 27,6 5 34 M16x1,5



 M16x1,5 68,4 79,5 113 20 6,5
SK50 BSK 2666-02


BSK 2666-10

 69,85 40 56 28 43 7 49 M24x1,5



 M16x1,5 101,75 116,5 166


163,7

 30


35

 6,5


5,0

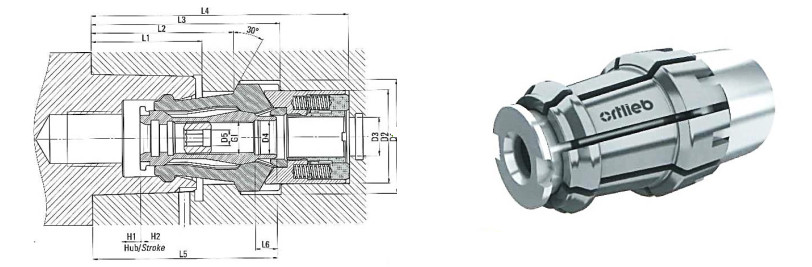

PSC-Grip

PSC-Grip je další nový výrobek. Jedná se o upínač pro rozhraní PSC dle ISO 26623, více známé jako rozhraní Coromant Capto™. Toto modulární rozhraní poskytuje vysokou stabilitu při operacích jako je soustružení, frézování a vrtání.

Upínač PSC-Grip díky svým kompaktním rozměrům a intenzifikaci sil přispívá ke koncepci vřeten s vysokou hustotou sil. Centrální přívod chladicí kapaliny umožňuje maximální průchod a rovněž se hodí pro mazání minimálním množstvím.

Přínos pro vás:

  • Krátký pružinový svazek díky intenzifikaci sil
  • Kompaktní rozměry vřetena díky malé délce a krátkému zdvihu upínače
  • Optimální přenos sil díky 8 upínacím segmentům

PSC-Grip

Velikost Označení D1
mm		 D2
mm		 D3
mm		 D4
mm		 D5
mm		 GI L1
mm		 L2
mm		 L3
mm		 L4
mm		 L5
mm		 L6
mm		 H1
mm		 H2
mm		 Fz Max
mm		 Fsp Max
mm
63 CTG63-01 41,6 34 14 12,2 6 M12x1 40,4 52 69 94 67,5 8 7 3 9 36
